產品介紹:

• 使用整台CNC機器模擬，完整擬真呈現
  使用整機模擬系統，可確實認識機器按鈕，
  學生可透過控制器介面操作，來了解CNC機台的動作訓練。
  程式自動執行依據NC碼解譯，結合機床與刀具顯示，
  達成機台完整模擬動作效果。

• 模組化按鈕，創新智慧學習
  擁有全球首創模組化群組按鈕顯示，讓學習變得簡單輕鬆。
  模組化的設計，我們只將與模式有關的按鍵顯現，
  在AUTO自動模式，只顯示[啟動][停止][單節執行]等五個按鍵，
  在MPG手輪模式，只顯示[手輪][刻度調整]旋鈕，讓
  學生在操作中，自然而然的就記住了，也具備了模組化群組的概念，
  從此不用老師一再的提醒，要轉這裏要按那裏。

• 一人一機，可以重複不斷的練習
  透過自動執行完整模擬程式切削過程，
  可使用單節執行或暫停，檢查程式執行細節，
  更容易清楚了解程式內容，可放心的測試程式內容正確性，
  完全不用擔心鐵屑噴濺燙傷，刀具崩壞等情況。
  可直接在CNC控制器上做程式編輯、OFFSET刀長補正設定、CNC座標系設定、CNC程式切削自動操作......等各種設定。
  重複練習到非常熟悉為止，紮實地打穩CNC操作基礎。

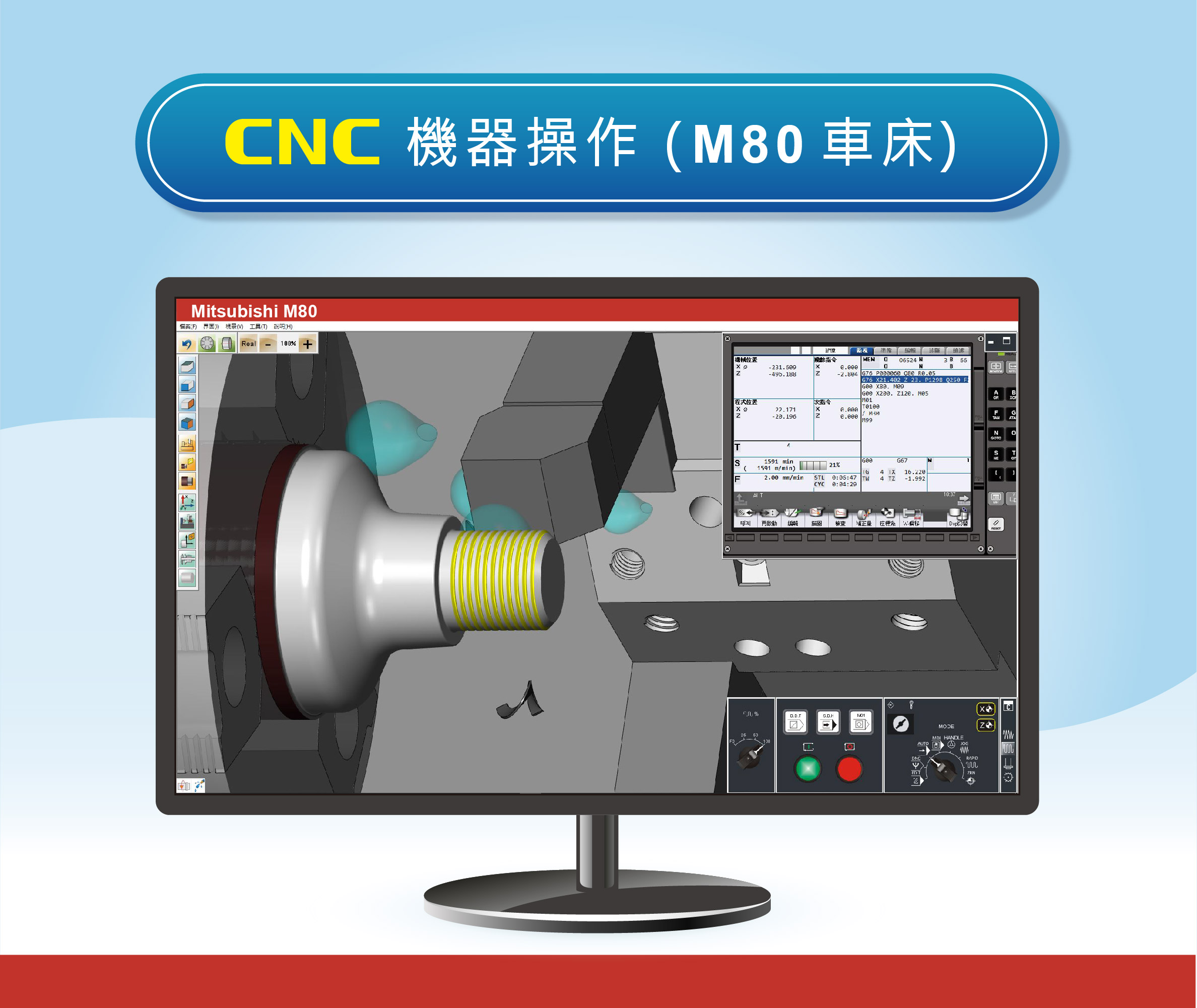

• 3D車削模擬
  (1) 可完整模擬由CAD / CAM轉出或手工寫作之CNC程式，事先檢查程式刀具路徑圖，可減少刀具碰撞及測試切削時間。
  (2) 擁有完整的切削指令及複合循環功能，在個人計算機內做好程式編輯，程式預演後再傳輸到機器上使用。
  (3) 視窗中文操作顯示，簡單易學，最適合初學者使用。
• OFFSET刀長補正設定
  可對刀具長度的校刀設定進行模擬，量測刀具得出刀長補正值，完成OFFSET刀具補正。

• 碰撞警告ALARM
  當操作發生撞車時，控制器功能面板會產生撞車ALARM警報。

• 工件座標系設定
  使用尋邊器，配合手輪使用，量測工件在機床工作臺上的XY位置，與材料的長寬尺寸，把坐標值輸入到工件座標系 (G54-G59) 中，完成座標系設定。

產品規格:

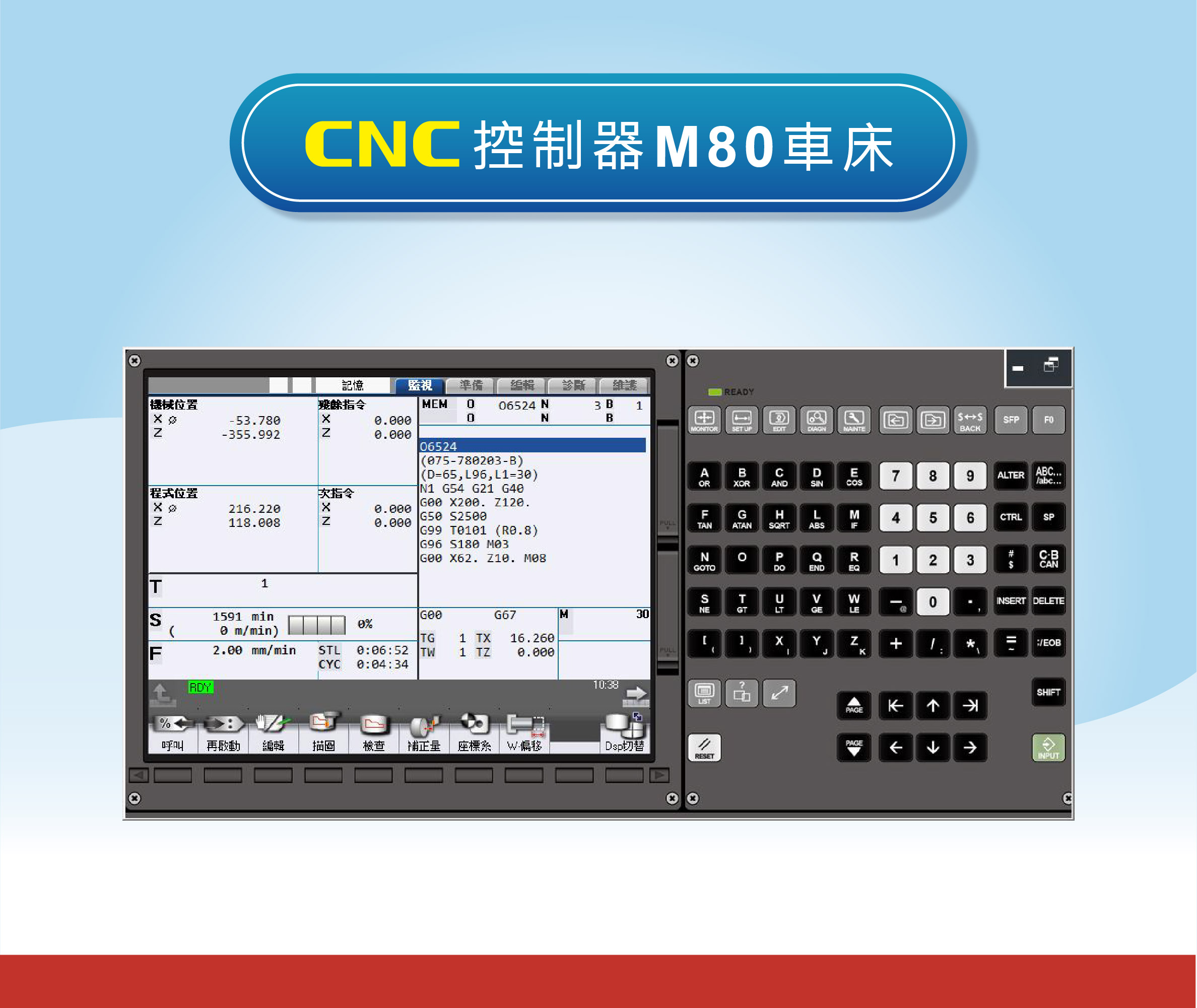

CNC控制器功能

• CNC控制器模擬Mitsubishi 80  車床
• 操作功能面板功能，依照實際CNC控制器的功能鍵完整擬真設計

1. 監視[MONITOR]，機器座標、絕對座標、相對座標、顯示程式功能、加工狀態、共變數設置、主軸負載。
2. 刀具補正[SET UP]，座標系G54-G59、刀具外形補正、刀具磨耗補正。
3. 程式編輯[EDIT]， [INSERT]、[DELETE]、程式保護鎖
4. 文字與數字鍵、輸入[INPUT]、重置[RESET]、[CAN]功能鍵。

• 異常警報顯示，警報代碼與真機操作錯誤顯示相同。

1. 例: X軸過行程顯示警報”500 OVER TRAVEK:+X”, 其警報解除的方式，需將X軸移到正常範圍位置, 按下[RESET]警報才能解除
2. 例: EMERGENCY STOP EXIN，需將緊急停止鈕拉起，警報才能解除。
3. 警報顯示訊息，系統會記錄每次警報發生的時間與錯誤代碼。

• 網路RJ45程式傳輸功能

CNC機器操作面盤功能

• 完整CNC操作控制面盤模擬
• 模組化 CNC操作控制面盤模擬
• 模式選擇鈕功能

1. [EDIT] 程式編輯模式。
2. [AUTO] 自動執行模式 - 啟動[CycleStart]、暫停[Hold]、 單節忽略、單步執行、M01、DRN
3. [MDI]  指令輸入模式 – 參數設定與臨時輸入程式時使用。
4. [MPG]  手輪模式 - 軸向選擇與進給刻度調整 *1 *10 *100
5. [JOG]  切削進給模式 - 進給率調整
6. [RAPID]快速移動模式 - 快速移動調整
7. [ZRN]  原點復歸     - X軸復歸、Z軸復歸

• 快速移動調整旋鈕、進給速度調整旋鈕、選刀旋鈕、主軸速度旋鈕、手輪、手輪速率旋鈕、手輪軸向旋鈕。
• 程式保護鎖、緊急停止鈕、冷卻液、軸向復歸燈號、安全門開/關、工作燈按鈕
• 按鍵式軸向按鈕X+、X-、Z+、Z-

CNC 車床機器模擬

• 以3D實體建構，臥式車床機器模型-單主軸單刀塔

        包含夾頭、夾爪、 刀塔、刀具、尾座、頂針

        行程: X軸420、Z軸560

        快速移動:     X軸=18000、Z軸24000 mm/min

        切削進給最高: X軸= 6000、Z軸  6000 mm/min

• 依實機操作控制面盤，動態互動操作模擬整部CNC機器
• 碰撞偵測功能: 刀具與材料
• 音效開關、系統音量調整
• 工件材料設定，直徑。最大徑= 250mm，長度。最長=450mm
• 車床刀具設定: 菱形刀(80度、55度、35度)、三角刀(60度)、牙刀、槽刀、圓形刀、鑽頭。
• 刀庫裝設: 刀具裝設、修改、刪除

• 標準視角: 上視(XY)、前視(ZX)、側視(YZ)
• 常用縮放視角: 材料範圍、床台範圍、機械範圍
• 自由操作視角: 平移、旋轉、縮放

CNC車床程式模擬

• G碼機能:

1. 運動指令: G00 G01 G02 G03
2. 暫停時間指令: G04
3. 平面選擇指令: G17 G18 G19
4. 刀具半徑補償指令: G40
5. 工件尺寸，英制/公制: G20 G21
6. 原點復歸: G28 G30
7. 進給速率指令: G98 G99 ，轉速指令: G96 G97
8. 工件坐標系: G52、G53、G54、G55、G56、G57、G58、G59
9. 鑽孔攻牙循環: G80、G83、G84、G85、G87、G88、G89
10. 切削複循環: G71、G72、G73、G74、G75、G76
11. 單切削循環: G77、G78、G79
12. 絕對/增量座標指令: G90 G91
13. 最高轉速與座標指定: G92

• M碼輔助機能

(M00)程式停止        (M01)選擇性程式停止

(M02)程式結束        (M03)主軸正轉

(M04)主軸反轉        (M05)主軸停止

(M30)程式結束        (M98)主程式呼叫副程式、(M99) 副程式結束返回
